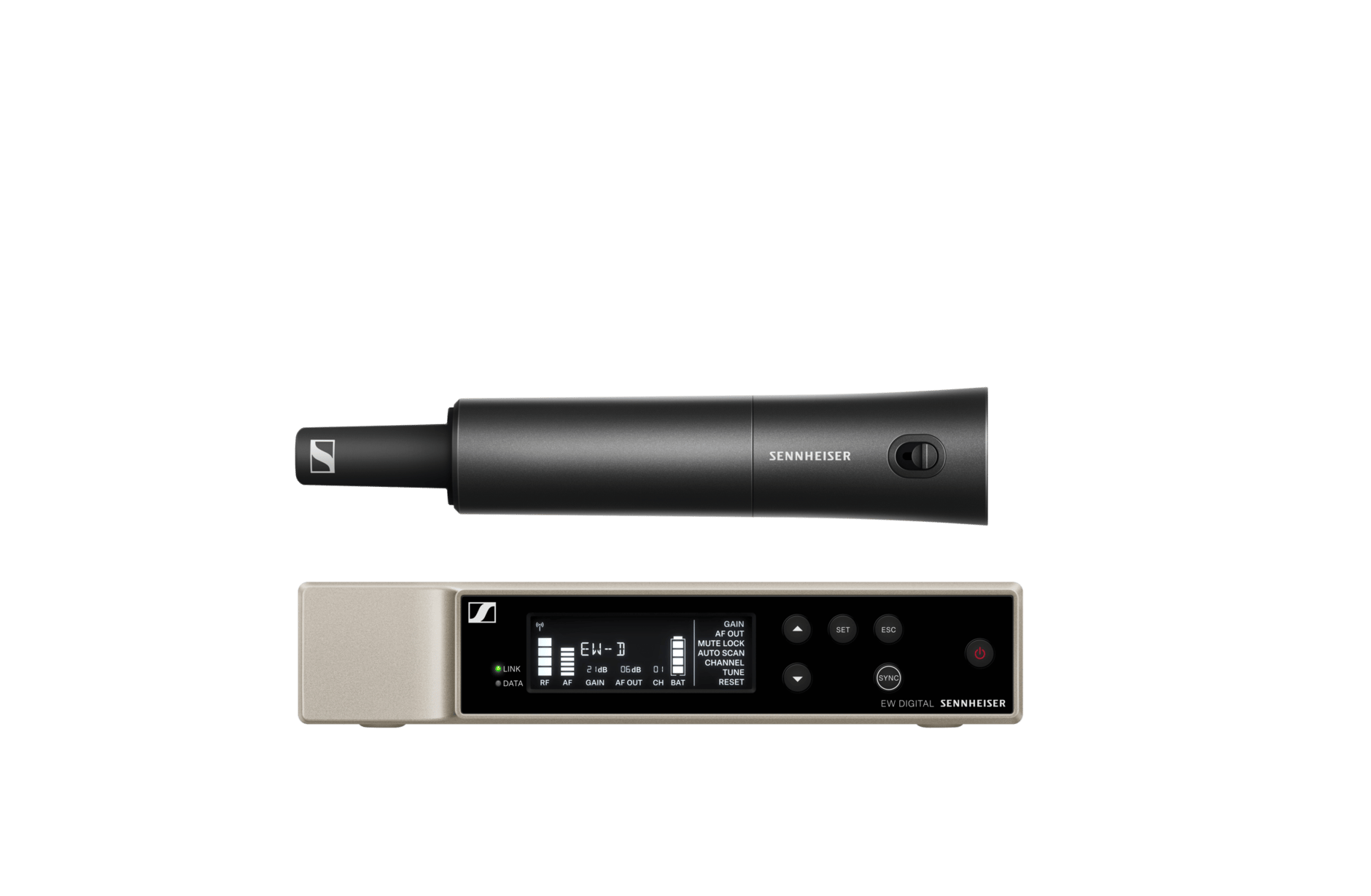

EW-D SKM-S Base Set (R1-6)

Núm. de artículo 508761

Conjunto básico para aplicaciones digitales inalámbricas, con receptor fijo y transmisor de mano para utilizar con una amplia gama de cápsulas de micrófono de la serie Evolution Wireless Digital.

Sistema digital inalámbrico versátil y con muchas funciones para quienes cantan o hablan que permite la sincronización y gestión impecables de productos a través de la app EW-D Smart Assist. Con una carcasa metálica, el robusto transmisor bodypack se adapta perfectamente al uso diario en el escenario.

Features⁰⁸

Digital wireless elimina ruido, interferencias y ráfagas de estática
La transmisión en UHF mejora enormemente el alcance, la fiabilidad y la escalabilidad
La app móvil agiliza la configuración y el funcionamiento y elimina menús complicados
La configuración automatizada crea conexiones fiables con un mínimo de tiempo y esfuerzo
Hasta 2.240 frecuencias seleccionables
El paquete de baterías de iones de litio permite una autonomía de hasta 12 horas (hasta 8 horas con baterías AA)
El ancho de banda de 56 MHz permite hasta 90 canales
Conserva cada detalle de las funciones más dinámicas con un rango dinámico del transmisor de 134 dB

Datos principales

Peso (g)approx. 1000 g (without antennas and power supply)
Latencia (ms)1.9 ms

Sennheiser Business Solutions: Guía de micrófonos

Facilitando la colaboración y el aprendizaje

Explorar más

Especificaciones técnicas

Product

Distorsión armónica
≤ -60 dB for 1 kHz @ -3 dBfs input level
Latencia (ms)
1.9 ms

Frequency Specifications

Respuesta de frecuencia de audio
20 Hz - 20 kHz (-3 dB) @ 3 dBfs

Acoustic Properties

Nivel de salida de audio
18 dBu max.
Rango dinámico (>)
134 dB

Connectivity

Conexión
Inalámbrico

Ambient Conditions

Humedad relativa del aire durante el funcionamiento (≤ %)
5 - 95 % (non-condensing)
Temperatura de funcionamiento (C)
-10 °C - +55 °C (14 °F - 131 °F)

Battery & Power

Battery capacity (Ah)
2.3
Battery count
2
Battery included
Y
Battery voltage (V)
1.5
Corriente de carga (mA)
< 300 mA

Electrical Properties

Tensión de entrada
11 - 13 V ⎓
Potencia de transmisión (mA)
Audio link: 10 mW ERP (Range Y1-3: 12 mW ERP) BLE: max. 10 mW EIRP

Dimensions

Dimensiones
212 x 44 x 189 mm
Altura (mm)
73
Longitud (mm)
405
Peso (g)
approx. 1000 g (without antennas and power supply)
Anchura (mm)
350
Product height
73
Product length
405
Product weight (g)
2900
Product width
350

Bluetooth

Bluetooth transmission frequency
2402 - 2480 MHz

Descargas²⁸

Instrucciones de uso

Instruction manual and frequently asked questions - Evolution Wireless Digital (EW-D | EW-DX | EW-DP) (PDF)
.PDF
·
42.48 MB
Descargar

Instrucciones de seguridad e información normativa

Safety Instructions - EW-D EM | EW-D SKM-S | EW-D SK
.PDF
·
605.36 KB
Descargar
Specifications & Manufacturer declarations - EW-D EM | EW-D SKM-S | EW-D SK
.PDF
·
862.63 KB
Descargar

Hojas de especificaciones

EW-D_SKM-S_BASE_SET_Product_Specification_v1.3_ES
.PDF
·
214.04 KB
Descargar
System specification - Evolution Wireless Digital
.PDF
·
342.3 KB
Descargar
EW-D_SKM-S_BASE_SET_Product_Specification_v1.9_EN.pdf
.PDF
·
284.96 KB
Descargar
System specification - Evolution Wireless Digital
.PDF
·
344.13 KB
Descargar

Notas de lanzamiento

EW-D Firmware Release Notes v2.0 EN
.PDF
·
106.06 KB
Descargar

Dibujos tecnicos

Outline dimensions EW-D EM (DWG)
.DWG
·
1.83 MB
Descargar
Outline dimensions EW-D SKM-S (DWG)
.DWG
·
1.35 MB
Descargar
Outline dimensions EW-D EM (DXF)
.DXF
·
6.47 MB
Descargar
Outline dimensions EW-D SKM-S (DXF)
.DXF
·
4.81 MB
Descargar

Hojas de datos de frecuencia

Frequency presets - EW-D Range Q1-6 (470.2-526 MHz)
.PDF
·
84.68 KB
Descargar
Frequency presets - EW-D Range R1-6 (520-576 MHz)
.PDF
·
84.59 KB
Descargar
Frequency presets - EW-D Range R4-9 (552-607.8 MHz)
.PDF
·
84.6 KB
Descargar
Frequency presets - EW-D Range S1-7 (606.2-662 MHz)
.PDF
·
84.58 KB
Descargar
Frequency presets - EW-D Range S4-7 (630-662 MHz)
.PDF
·
83.76 KB
Descargar
Frequency presets - EW-D Range S7-10 (662-693.8 MHz)
.PDF
·
83.84 KB
Descargar
Frequency presets - EW-D Range U1/5 (823.2-831.8 MHz & 863.2-864.8 MHz)
.PDF
·
82.92 KB
Descargar
Frequency presets - EW-D Range V3-4 (925.2-937.3 MHz)
.PDF
·
82.45 KB
Descargar
Frequency presets - EW-D Range Y1-3 (1785.2-1799.8 MHz)
.PDF
·
82.55 KB
Descargar
